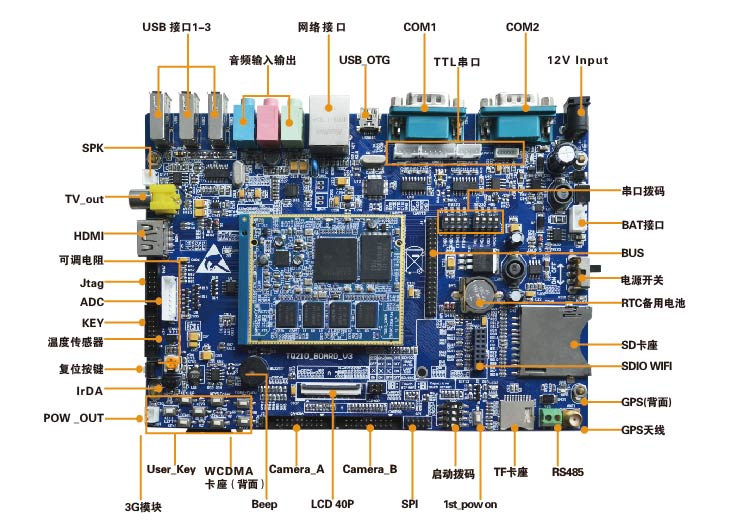

底板尺寸 | 183*131*18mm（不含接口尺寸） |
底板层数 | 2层 |
输入电压 | 12伏电源输入（>=1A） |
底板功率 | 1.2W (12V-100mA) |
底板+核心板功耗（12V-250mA） | 3W |
底板+核心板+7寸屏（12V-550mA） | 6.6W |
Usb OTG | 1路USB_OTG 2.0下载接口 |
Usb Host | 3路USB_HOST 2.0输出 |
SPK功放输出 | 支持 3W输出功率（10% THD、5V电源、4欧负载） |
TV OUT | 支持 |
HDMI | HDMI v1.3,1080p@30fps 高清数字输出 |
Audio | MIC、PHONE、LINE、功放接口，板载驻极体话筒 |
Ethernet | 10/100M DM9000AEP |
COM（232、485、TTL） | 2路5线RS232，4路TTL，1路RS485（复用） |
Bus接口 | 支持总线扩展 |
Keypad | 6*6矩阵键盘 |
RTC备用电池 | 支持 |
SD卡座 | 1个 |
T-flash卡座 | 1个 |
WIFI | 支持 SDIO WIFI USB WIFI（可选配） |
User key | 8个 |
Beep(Buzzer) | 支持，一路蜂鸣器，PWM输出 |
3G模块 | 支持WCDMA或CDMA（可选配）（可上网、拨打、接听电话，天嵌科技独有功能） |
GPS（含GPS接口） | 支持，MG1613S/MG2217S2（可选配）（广州天嵌特有） |
GPRS模块 | 支持USB接口 |
ADC | 支持,8路 12位AD,1路电位器模拟ADC输入 |
PWM | 2路，一路蜂鸣器，PWM输出 |
SPI | 两路SPI接口，支持加速度传感器模块和ZIGBEE模块（广州天嵌独有） |
IIC | 支持三路 |
EEPROM | 板载E2PROM芯片AT24C02 |
JTAG | 10pin（2x5，2.0间距） |
PMU管理按键 | 1个 |
RST复位 | 一路复位按键 |
Camera | 2路，支持CMOS、AV摄像头（流媒体格式）双CMOS摄像头模块接口，支持自动识别（部分系统），支持1080 高清，（广州天嵌独有） |
AV in | 支持 |
Bat电池接口 | 板载充电电路及电池供电功能，支持7.4V电池（可选配）（广州天嵌独有） |
User Led | 2个 |
红外IrDA | 1路，支持红外遥控（遥控器可选配）（广州天嵌独有） |
温度传感器 | 1个，温度传感器采集功能 |
POW_OUT接口 | 1个（3.3V）为遥控器等供电 |
LCD类型选择 | 底板支持电容屏/电阻屏自由切换，可接VGA模块，跳线在LCD接口右边（广州天嵌独有） |
精品设计 享受开发
业内一款3个1G（1G主频，1G内存，1GFLASH ） 的最小核心板！
Samsung S5PV210 Cortex A8 |
1GHz 主频 |
1GB DDR2（128M*8pcs） |
1GB Nandflash，可以扩展至2G |

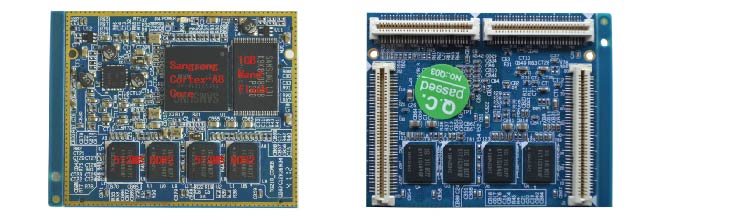

TQ210核心板配置：
名称 | 配置 | 级别 | 价格 | 备注 | 链接 |
TQ210 CoreB 核心板 | 1GHz主频 1GB DDR2 1GB Flash | 商业级 | 350元 | 标配 适用于 TQ210v3/v4 | https://item.taobao.com/item.htm? spm=a1z10.5-c.w4002-3558571408.11. WvXdwA&id=21193664288 |
| TQ210 CoreD 核心板 | 1GHz主频 512MB DDR2 512MB Flash | 商业级 | 310元 | 标配 适用于 TQ210v6 | https://item.taobao.com/item.htm? spm=a1z10.5-c.w4002-3558571408.17. eeqpYk&id=41336179835 |
核心板电气特性：
核心板尺寸 | 63*53*7mm |
核心板层数 | 10层板沉金工艺、布局、布线充分考虑EMC、EMI |
核心板引脚数 | 280pin，采用B2B接口 |
CPU | Samsung S5PV210 Cortex A8 |
主频 | 1GHz |
DDR2 | 1G，DDR2 128M*8pcs |
Nandflash | 1G，SLC（K9K8G08） 可以扩展至2G |
PMU | 采用TI专为210设计的电源管理芯片：TPS659101 |
核心板功率 | 1.5W (5V-300mA) |

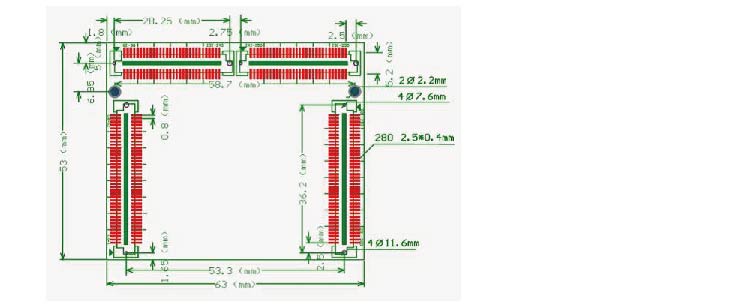

核心板对应底板封装尺寸图：
Android 4.0.4 | ||
系统组成 | 功能说明 | 源码说明 |
交叉编译器版本 | arm-linux-gcc-4.4.6 | |
下载工具 | Linux下USB下载工具(x86,x64) | 提供可执行程序，天嵌独家提供 |
Windows下USB下载工具（x86,x64） | 提供可执行程序,界面美观，功能强大，简单易用，方便快捷，天嵌独有。 | |
Uboot支持功能 | 版本：uboot 1.3.4 | 开源，基本功能都开源，部分功能不开源。 |
SD手动更新固件：无需连接电脑即可更新，方便现场升级，通过LCD界面操作，简单方便，业内首创 | ||
SD自动更新固件：无需连接电脑即可更新，一卡在手，升级无忧！超级方便。 | ||
USB烧录更新：连接串口线和USB线烧录，通过菜单，一键烧录镜像。软件操作简单，方便易用，集功能之大全，天嵌首创。 | ||
TFTP烧录更新：连接网络，串口线，通过烧录菜单，一键烧录镜像。 | ||
支持LCD手动切换：不需要更换uboot，即可让uboot支持天嵌科技所有LCD | ||
LCD上显示信息：无需接串口，即可在LCD看到开发板的内存和Nand信息。 | ||
启动Linux系统：支持内核动态调整LCD | ||
启动Android系统：支持内核动态调整LCD | ||
多文件格式支持：EXT4、UBIF、YAFFS2 | ||
系统内核支持功能 | 版本：Linux 3.0.8 | 开源 |
支持YAFFS2/CRAMFS/NFS/UBIFS/FAT32等格式文件系统 | 提供源代码, 内核自带 | |
NAND FLASH:1G SLC（k9k8g08uob） | 提供源代码, 天嵌移植 | |
看门狗驱动 | 提供源代码, 三星原厂BSP所带 | |
RTC驱动 | 提供源代码, 三星原厂BSP所带 | |
LED:2个 | 提供源代码, 天嵌添加 | |
USER KEY: 8个 | 提供源代码, 天嵌移植 | |
背光灯驱动 | 提供源代码, 三星原厂BSP所带 | |
IIC-EEPROM驱动 | 提供源代码, 三星原厂BSP所带 | |
PWM控制蜂鸣器驱动 | 提供源代码, 天嵌添加 | |
LCD驱动 | 提供源代码, 天嵌移植(自动识别部分不开源) | |
SD/MMC驱动 | 提供源代码, 天嵌移植 | |
USB HOST驱动：支持U盘，蓝牙 | 提供源代码, 内核自带 | |
USB DEVICE驱动：USB下载调试 | 提供源码，内核自带（只能在Android上使用） | |
USB转串口驱动 | 提供源代码, 内核自带 | |
SDIO WIFI驱动 | 提供源代码, 内核自带 | |
音频驱动（WM8960 ALSA协议） | 模块化, 天嵌添加 | |
SPI驱动 | 提供源代码, 三星原厂BSP所带 | |
重力加速度驱动 | 模块化, 天嵌添加 | |
温度传感器驱动 | 模块化，天嵌添加 | |
JPEG驱动 | 提供源代码, 三星原厂BSP所带 | |
HDMI驱动 | 提供源代码, 三星原厂BSP所带 | |
Ethernet（DM9000CEP）驱动 | 提供源代码, 天嵌移植 | |
摄像头接口 | 自动识别部分模块化，其它开源 | |
MFC多媒体驱动 | 提供源代码, 三星原厂BSP所带 | |
3D加速 |
