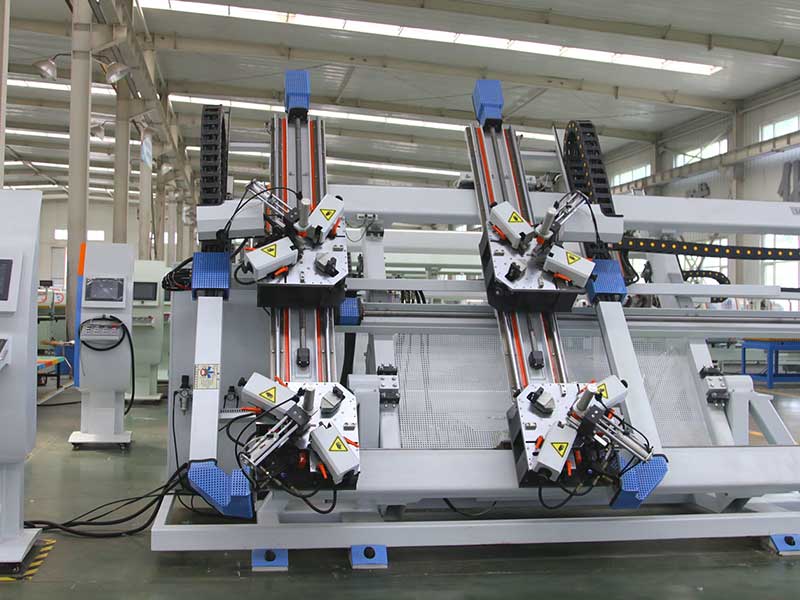

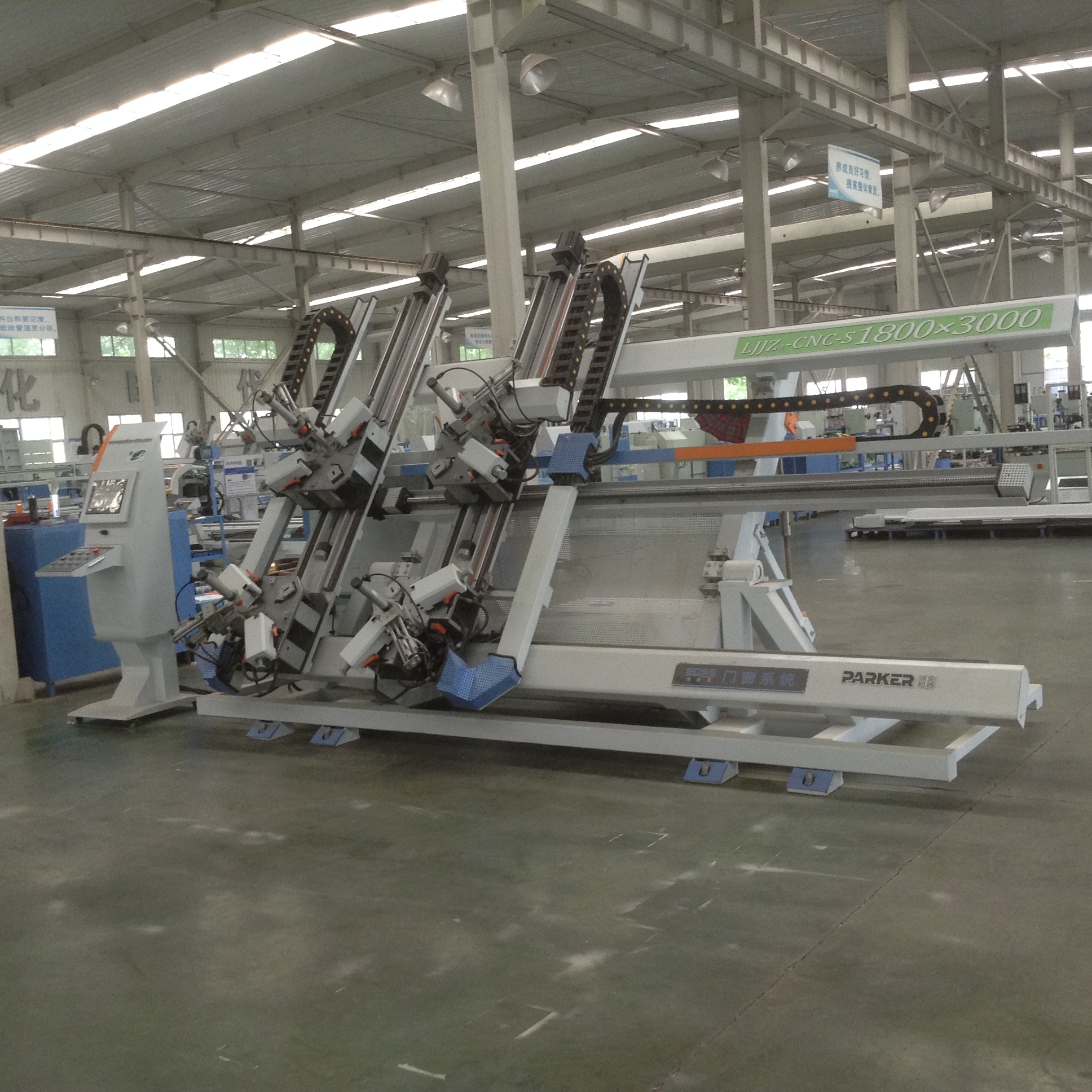

本机是我公司研制开发的新机型，是高档铝门窗专用设备，可一次完成四个角的角码式冲铆联结，处于国际先进水平。

【性能特点】

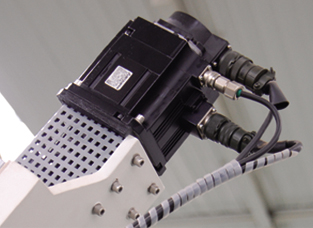

◆采用CNC数控技术,进口MITSUBISHI 伺服电机及PC机；
◆国内具有领先水平；
◆ 超大触摸屏控制系统，操作简单.对不同规格的型材可实现高精度自动定尺挤角；
◆ 采用精密高导程滚珠丝杠传动 ；
◆ 扁平直线导轨采用原装进口ABBA品牌 ；
◆ 配备有注油保养装置,使日常保养润滑更加简便有效；
◆ 采用柱塞式大型液压系统，进给平稳，噪音小；

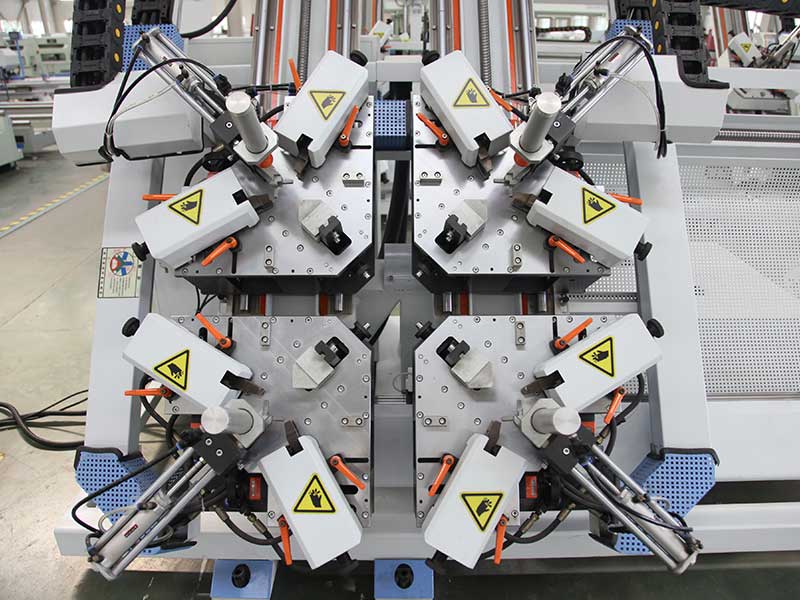

◆ 一次可完成四个角的冲铆联接；

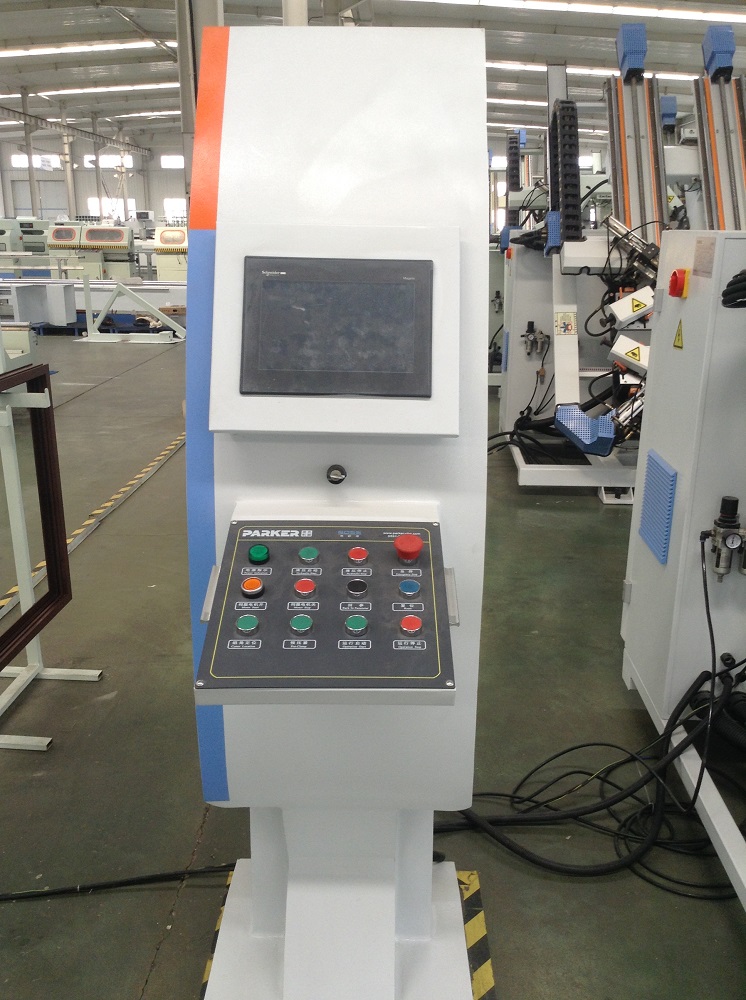

◆ 独立操控箱,可任意移动，操控灵便；
◆ 压紧气缸为 “亿日”牌；
◆ 特别设计防错位装置、辅助刹紧，使预压紧、二次进刀保证组角同步，废品率大大降低；
◆ 电控箱采用航空航天专用插头,安全稳定；
◆ 压紧机构自动伸缩并可随时调整；
◆ 通过伺服系统及PLC控制系统，实现四角自动预紧；
◆ 窗体尺寸自动调节；内、外定位块上下可调，并可叠加使用；
◆ 组角缸前后、左右可调，稳定可靠；液压站工作安全可靠；
◆ 一次性组框可以对型材间的接缝及平面度进行控制，使组框质量具有可预见性，并且一次性组框能大大提高了工作效率。

【技术参数】

电源电压： 三项四线制
拼接缝隙： ≦0.15mm
额定功率： 8.1kw
额定油压： 15Mpa
气源工作压力： 0.5～0.8Mpa
耗气量： 0.45L/次
油箱容量： 60L
组角缸运动行程： 0～50mm
组框最大框尺寸： 高1800mm×3000mm
组框最小尺寸： 550mm×550mm
适应型材宽度： 100mm
外形尺寸： 5450mm×1900 mm×2500 mm
重量： 2860kg

【工艺流程】

【企业荣誉】

【使用说明】

1、在保修期内，若设备发生故障不能生产，供方代表应在接到需方通知后派技术人员速往需方工厂维修，费用由供方代表负担。若设备损坏或其零件的损坏是需方操作不当或需方提供的条件不符合供方提供的说明书的要求所致，则有关的维修费用由需方负担。
2、供方代表应向需方派遣技术人员到需方工作现场进行安装调试。供方代表的技术人员在到达需方工厂后，应同需方协商确定工作计划，双方技术人员应按双方协定的工作计划进行工作。发生的问题以及解决的方式均应记入调试合格确认书，由双方代表签字，一式二份，供需双方各执一份。
3、供电电压为380V，三相，50HZ，设有中线及地线，正常操作电压波动不得超过 380V±10%及50HZ±1范围以内。设备搬运由需方人员负责，安装和调试工作应由供方代表的技术人员负责，需方技术人员应协助并提供条件进行空车及负载试验。
4、在设备安装，调试和验收期间，如果供方提供的设备及其零备件有缺陷供方代表应负责更换。
5、如由于需方原因未能达到需方提出的技术保证数值时，供方代表应在能力范围内协助需方采取一切必要措施，使设备尽快达到本合同的技术要求，由此产生的费用由需方负担。
6、设备调试验收后，供方代表的技术人员提供给需方人员现场培训，对需方人员进行设备使用、操作及维护之培训。
7、验收的标准应符合行业标准。
8、供方保证所交付的技术资料图纸清晰，完整和正确，能满足设备的安装，运行和维修的要求。
9、凡有关本合同或执行本条款而发生的一切争执应通过友好协商解决。如果不能解决，则应在守约方法院申请诉讼。
10、除正常安装调试外，可为需方培训门窗设计人员和设备操作、维修人员，在供方厂内进行。

采购须知

【售后服务承诺】
（一）服务承诺
    免费提供项目咨询及可行性、效益分析报告，机器选型，厂房平面布置设计，电气资源配置，门窗生产流程示意图，代培工程技术人员，提供软件技术培训，免费调试设备，现场指导生产，直到生产出合格产品等全过程服务。
（二）售 后 服 务 条 款
1、供方代表承担合同中规定的供方对需方的售后服务义务。
2、保修期为壹年，自设备到目的地安装调试完毕之日起计，维修终生。
