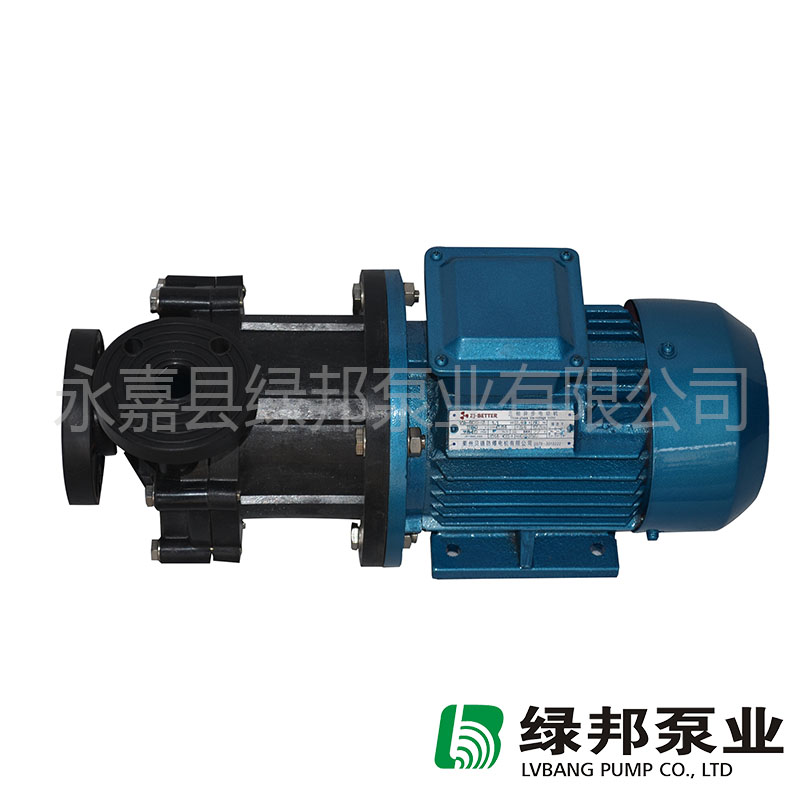

产品实图：
产品概述：
CQF型工程塑料磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。工程塑料磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

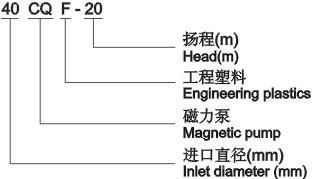

CQF型工程塑料磁力泵型号意义：
主要特点：
CQF型工程塑料磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，钢玉陶磁，增强聚丙稀作为制造材料，因此它具有良好的抗腐蚀性能，并可以使实输送介质免受污染。

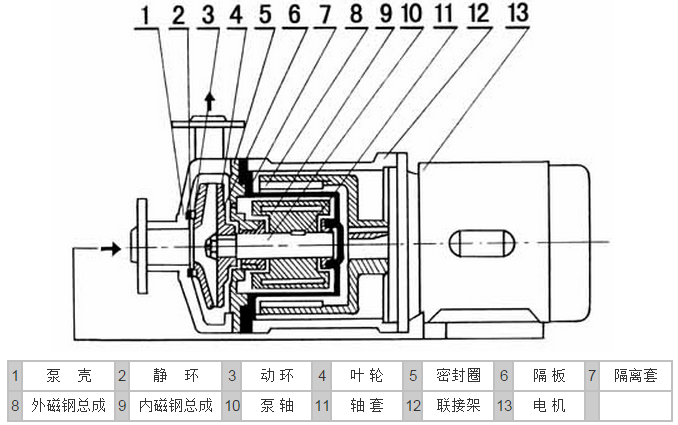

CQF型工程塑料磁力泵结构图：

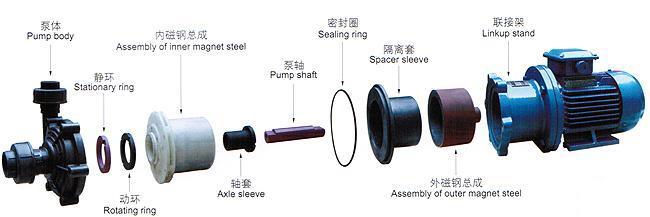

CQF型工程塑料磁力泵结构分解图：
注：1、泵 体：增强聚丙稀; 2、静 环：碳化硅或氧化铝陶瓷；3、动 环：填充F4；4、叶 轮：增强聚丙稀；5、密封圈：氟橡胶；6、隔 板：增强聚丙稀；7、隔离套：增强聚丙稀；8、外磁：HT200+永磁体；9、转子：增强聚丙稀+永磁体；10、主轴：碳化硅或氧化铝陶瓷；11 轴承：填充F4；12、支架：HT200
工程塑料磁力泵工作原理：
CQF工程塑料磁力驱动离心泵（简称工程塑料磁力泵），通常由电动机，磁力偶合器和工程塑料离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。CQ系列磁力泵型式及基本参数符合JB／TQ786－89《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。
产品用途：
CQF型工程塑料磁力泵结构紧凑，外型美观，体积小，躁声低，运行可靠，使用维修方便。可广泛用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位 抽送酸，碱液，油类稀有贵重液，毒液，挥发性液体，以及循环水设备配套，过率机配套。特别是易漏，易燃，易爆液体的抽送。防爆电动机选用此泵则更为理想。
性能参数表：
型 号 | 口径 | 流量 (m3/h) | 扬程 (m) | 电机功率 (kW) | 电 压 (V) | 材 质 | |
进口(mm) | 出口(mm) | ||||||
10CQF-3 | 10 | 8 | 0.9 | 3 | 0.025 | 220 | 工 程 塑 料 |
14CQF-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 | |
16CQF-8 | 15 | 15 | 1.8 | 8 | 0.12 | 220/380 | |
20CQF-12 | 25 | 18 | 3 | 12 | 0.37 | 220/380 | |
25CQF-15 | 25 | 20 | 5.4 | 15 | 1.1 | 380 | |
32CQF-15 | 32 | 25 | 6.5 | 15 | 1.1 | 380 | |
32CQF-25 | 32 | 25 | 4.8 | 25 | 1.1 | 380 | |
40CQF-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | |
50CQF-25 | 50 | 40 | 14.4 | 25 | 3 | 380 | |
50CQF-32 | 50 | 40 | 12.5 | 32 | 4 | 380 | |
65CQF-25 | 65 | 50 | 25 | 25 | 5.5 | 380 | |
65CQF-32 | 65 | 50 | 25 | 32 | 5.5 | 380 | |
注：表中20CQF-12---65CQF-32都可配防爆电机 | |||||||
主要材料耐腐蚀性能（供参考）：
介质名称 | 浓度 | 聚丙烯 | 浓度 | A B C | 浓度 | 不锈钢 | 浓度 | 陶瓷 | ||||
% | 25℃ | 50℃ | % | 20℃ | 60℃ | % | 25℃ | 50℃ | % | 25℃ | 50℃ | |
硫 酸 | 60 | √ | √ | ＜30 | √ | × | ＜5 | √ | × | V | V | |
硝 酸 | 25 | √ | √ | 20 | √ | ○ | 70 | V | √ | V | V | |
盐 酸 | 36 | √ | √ | ＜38 | √ | √ | × | V | V | |||
氢 氟 酸 | 35 | √ | √ | 40 | √ | × | × | 0~100 | × | |||
醋 酸 | ＜80 | √ | √ | ＜20 | √ | ○ | ＜20 | √ | √ | V | V | |
氢氧化钠 | 100 | √ | √ | √ | √ | 70 | √ | √ | ○ | × | ||
重铭酸钾 | 25 | √ | √ | √ | √ | 40~60 | V | V | 10~20 | V | V | |
溴 水 | × | × | ○ | × | ○ | V | V | |||||
乙 醇 | √ | ○ | ＜50 | √ | √ | V | √ | V | V | |||
丙 酮 | √ | ○ | 10 | ○ | V | V | V | × | ||||
四氯乙烷 | ○ | ○ | × | 50 | V | V | V | V | ||||
氟利昂22 | √ | √ | ○ | ○
