产品图片：

泵用途：

  SKA（2BV）型直联式水环真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以使在密闭容器中形成真空，吸入气体中允许含少量液体。由于在SKA(2BV)型水环式真空泵工作过程中气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。2BV型水环式真空泵亦可用于大型水泵的引水。作为压缩机使用时，其压力最大至0. 26MPa(绝压)，可以完全取代往复式真空泵。

使用范围:

• 真空过滤(脱水)


造纸厂、铁矿厂、造煤厂、铝矿厂、化学制品厂、纸盒厂等。

• 真空蒸馏

牛奶厂、食品厂、化工厂、纸浆厂。

• 真空造型

塑料厂、橡胶厂、轮胎厂。

• 真空浸渍

食品加工、木器加工、纺织厂、胶台板厂。

• 真空消毒

医院、医务室、实验室、无菌室等。

• 真空引水

自来水厂、排灌站。

• 真空脱气

瓶装厂、水软化、食品加工、食品包装。

• 真空输送

卷烟厂、制罐厂。

SKA（2BV）型直联式水环真空泵的工作原理：

如图（一）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，就连续不断地抽吸或压送气体。
　　
由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当排出的气体不再利用时，在排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

SKA（2BV）型直联式水环真空泵性能参数：

注：1、表中所列数据在下列技术条件下测出：
    ① 大气压力101325Pa（1013mbar）
    ② 进水温度15℃
    ③ 吸入空气温度20℃
    ④ 空气相对湿度70%
   2、性能允许偏差±10%

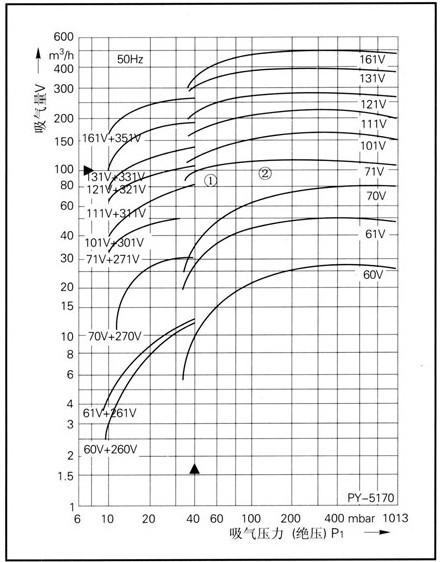

SKA型水环式真空泵性能曲线图：

选型示例：

  ①设计点参数：
  吸气量V=100m3／h
  吸气压力P1=40mbara
  ②其余参数同标准状态(见注)
  选择与设计点①最接近的一条曲线
  ③本例中为71V
  根据曲线编号查出相应的产品型号
  (即定货号，但仅限于标准型)如本例中可从71V查得泵型为SKA2071-ONC06-IP
  注：该性能曲线是在吸入介质为20℃的饱和空气，工作液温度过15℃，排气压力1013mba的状态下得到的。性能允许差±10％。图中左侧为配用大气喷射器的性能曲线。

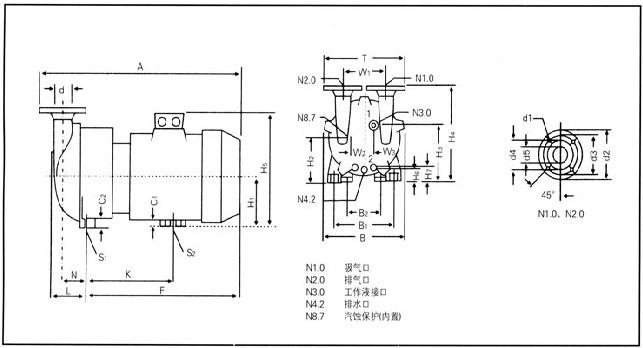

SKA型水环式真空泵,安装尺寸图：

SKA2外形尺寸图（单位：mm）：

SKA5外形尺寸图（单位：mm）：
