一、概述
投入式静压液位变送器是本公司压力测试的变形产品，适用于敞口容器的液位测量。它采用两种传感器：采用硅压阻传传感器的缆式结构，适用于干净的水，如河流、水库、水箱、水井等；采用陶瓷压祖传感器的为不锈钢杆式结构，适用于污水、油、浆料等应用。
二、结构原理
（1）投入缆式液位变送器原理
某一高度的液位产生的净压力为：P=dH+Po
P—被测液体压力
H—液位高度
D—液体比重
Po—大气压力
静压式液位变送器采用背压直通大气的表压传感器，则测出的压力为：P=dH液位高度为：H=P/d
即该液位正比于被测液体的压力，并消除了因大气压变化所带来的误差。
（2）导气式液位变送器原理
导气式液位变送器是投入式液位产品的一种新型号。这种液位计是依据静压平衡的原理工作的。 结构如图所示
1—压力变送器（压力传感器感受导气管中得气压值Pa）
2—安装法兰
3、钢制导气管
Pa—导气管中得气压值
根据静压平衡原理：Pa=d.H
Pa—深度为H的液位产生的压力
特点：与投入缆式液位计不同的是，它在压力传感器与被测液体之间有一段在导气管中被压缩的气柱，而这段气柱的压力与液体成正比。气柱起到了传递和平衡液位静压力的作用。适合各种腐蚀性液位的测量。
三、应用范围
1、水厂、污水处理厂、城市供水
2、水池、水井、矿井、涵洞、水箱
3、工业水池、油池
4、水文地质、水库、河道
5、海洋打捞、海水水位测量
四、特点
1、使用方便、灵活
2、应用广、安装方便
3、测量范围广
4、高度经、高稳定性、高可靠性、
5、具有反向极性及限流保护
6、可靠地防水设计
五、技术参数
1、基本误差：0.5%F.S或0.2%F.S
2、测量范围：缆式：最小0~0.35m
最大0~100m
杆式（或导气式）最小0~0.35m
最大0~3m
3、供电电源：24VDC
4、输出：4-20mA（或0~10mA、1~5V、0~10V）如果要输出电压信号，采样电阻应达到0.05%的精度
5、负载电阻：250Ω
6、使用环境温度：-20~+85℃
7、被测介质温度：-20~+85℃
8、存贮温度：-40~+125℃
9、安装位置：直接投入到液体底部
10、传感器外壳材料：1Cr18Ni9Ti或聚四氟乙烯
11、传感隔离膜片材料：316L不锈钢或陶瓷
12、导气电缆外套材料：聚乙烯
13、负载特型

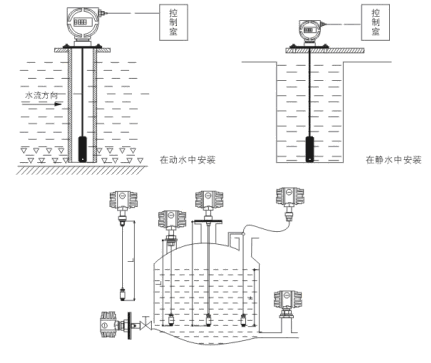

六、现场安装示意图
七、注意事项
1、用户不得自行拆卸液位计，否则会影响探头的防水密封效果和造成内部导线损坏。
2、安装使用及保管时应轻拿轻放，避免撞击和敲击，以免使传感器的敏感器件损伤。
