一、概述

UFZ-55型顶装浮球液位计，适用于一些不便于侧面安装的各宗容器内液体液位的连续次梁，特别对于地下储罐液位的测量尤为理想。

液位计可配置液位报警器和液位变送器。报警器与二次仪表配套，可实现远距离液位上、下限灯光显示和声音报警。变送器可将液位的变化线性地转换成4-20mA.DC标准电流信号，与二次仪表可实现远距离液位/模显示。

液位计类型

1、液位计按功能分为：基本型（就地指示）；带报警器型；带变送器型三种形式

2、按防爆等级，报警器和变送器分为：防爆型和本质安全型

二、主要技术参数

1、基本型液位计

   （1）测量范围：500~3000mm范围内任选

   （2）只是误差：±10mm

   （3）工作压力：≤1.6MPa

   （4）介质温度：-40~300℃

   （5）介质密度：≥0.7g/cm³

   （6）连接法兰：DN150，PN1.6，标准HG20592~20635-97（或选用其他标准）

   （7）接液材质：   1Cr18Ni9Ti、304、316、Ti

   （8）重量：

 2、报警器

（1）报警误差：±5mm

（2）输出形式：-常开开关信号

（3）触点容量：24V.DC.0.3A

（4）工作寿命：＞10⁵次

（5）供电电源：24V.DC

（6）出线口：M20*1.5（内螺纹）

（7）传输距离：3km

（8）环境温度：-40~60℃

（9）防爆等级：防爆型、dIIBT1-4

（10）外壳防护等级：IP65

（11）重量：0.5kg

3、变送器

 （1）量程：0~3000mm

 （2）误差：±10mm

 （3）输出信号：4-20Ma.DC

 （4）负载阻抗：550Ω（24V.DC）供电时

（5）供电电源：24V.DC

（6）出线口：M20*1.5（内螺纹）

（7）环境温度：-40~60℃

（8）防爆等级：防爆型、dIIBT1-4，ibIIBT-4

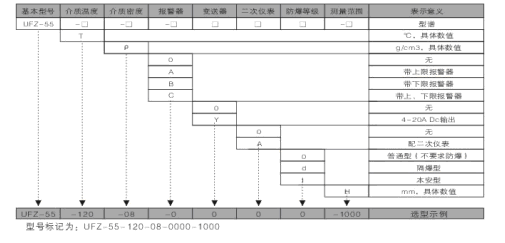

三、型号标记

四、结构原理

   1、基本型液位计

      液位计以浮球为测量元件，浮球随液位变化而上、下浮动，带动浮球连杆顶端的磁钢同步移动，通过磁耦合作用，使指示器的指示管翻动180°（液位蓝或白到红）将液位的变化反映到指示器上，从而清晰地指示出液位的高度。

      当被测液面波动较大或测量范围较大（＞2000mm）时，可在浮球及连接杆外加装防护罩，以防止因波动或连杆过长使连杆变曲。

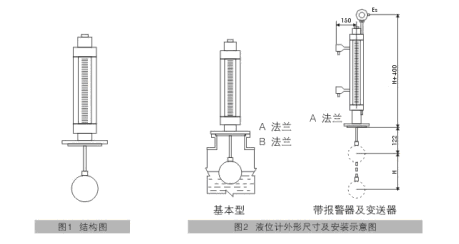

       结构及外形尺寸如图1、2所示

   2、报警器

      报警器由干簧管和防爆接线盒组成，紧固在测量管外侧，报警器由浮球连杆顶端的磁钢驱动，输出地报警开关信号送给二次仪表，实现远距离液位上、下限报警及灯光显示。

   3、变送器

  变送器由液位传感器和转换器两部分组成。传感器由装在内径20不锈钢管内的若干干簧管和电阻组成，紧固在测量管外侧。转换器由电子模块组成，安装在传感器的接线盒内。

  传感器通过磁性浮子的耦合作用，将液体的变化转换成电阻阻值的大小，经转换器转换为4~20mA.DC标准电流信号，送给二次仪表，实现远距离液位数/模显示。

五、调试、使用与维护

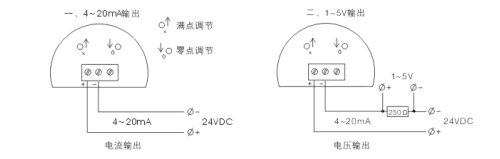

   1、变送器调试方法

      将磁钢置于液位传感器的零位处，此时传感器最下端的干簧管吸合，调整“零位”电位器，使输出为4mA。再将磁钢置于慢量程处，调整量程电位端，使输出为20mA，如此反复几次，调试即可完毕。

   2、液位计经长期使用，特别在高位条件下长期使用后，如发现指示管跟踪不灵，首先应检查连杆顶端的磁钢的磁场强度，如已退磁，应更换磁钢。

   3、防爆型产品，使用注意事项

     （1）报警器、变送器的选型、安装和维护必须按照《中华人民共和国爆炸危险场所电气安全规程》规定执行。

     （2）接线盒内外接地必须牢固可靠，接地电阻应≤2Ω。

     （3）电气接线间隙和爬电距离必须≥10mm

     （4）报警器、变送器的维护必须切断电源后开盖，拆卸过程中，应避免损伤防爆面。维护后，引出线及表盖必须锁紧，以防滑脱。

     （5）防爆，面不可涂漆，但应涂防锈油。
