一、概述

UQK-71系列浮球液位控制器由液位传感器和液位显示控制仪两部分组成。

控制器可广泛应用于石油、化工、制药、污水处理等工业部门中各种开口或密闭容器内液体液位的测量、远距离液位显示、报警或位式控制，特别对地下储罐液位的测量尤为理想。

被测介质：谁、工业污水、各种油类及酸碱等液体介质。

控制器有普通型、防爆型和船用型三种类型。防爆型适用于易燃易爆场合；船用型适用于海洋船舶中液体液位的测量。

二、传感器结构及测量原理

液位传感器由磁性浮球，测量导管，连接法兰（或螺纹或支撑板）及接线盒等主要部件组成。

在测量导管内装有若干干簧管和其他元件，当磁性浮球随液位的变化而上、下浮动时，通过磁耦合作用，使应对的干簧管吸合并输出不同位置的开关信号或电压或电阻信号，输入给液位显示控制仪，实现远距离液位显示、报警或位式控制。

1、接线口：M20*1.5

2、法兰：DN125，DN150

3、上限定位环

4、测量导管内径20*1

5、浮球：内径120（法兰连接）

6、下限定位环

L测量导管长度（导管下端面至仪表法兰下端面的长度）

L1-Ln.各测量点高度（导管下端面至各测量点距离）

L1应≥H1；Ln应≤L-H2    H1、H2；上、下限测量盲区

H1、H2，应≥110mm

三、传感器类型

   根据传感器输出信号性质的不同，传感器可分为三种类型。

   1、大功率干簧管开关信号直接输出型。型号：UQK-71G

   2、小功率干簧管开关信号输出型。型号UQK-71K

   3、干簧管模拟量输出型。型号：UQK-71M

四、主要技术参数

   1、测量范围：≤6000mm（按用户要求制作）

   2、测量误差：≤±5mm

   3、干簧管容量

      大功率干簧管：220V.AC.2A

      小功率干簧管：220V.AC.0.1A；220V.DC.0.3A

   4、传感器输出参数

      （1）UQK-71K（G）型输出信号：干簧管开关信号，测量点数14点

      （2）UQK-71M型     输出信号：模拟量输出，测量点数10点以上。

                           电流信号：4~20mA.DC

   5、工作压力：≤2.5MPa

   6、介质参数

      温度：-20~120℃（超过120℃时，需特殊设计）

      密度：≥0.65g/cm³

      粘度：≤1.25st

   7、环境条件

      温度：-40~50℃

      相对湿度：≤85%

   8、连接方式：法兰，或螺纹，或支撑板

      （1）法兰标准  DN125、150、PN0.6、1.0、1.6、2.5MPa，HG20592~20635-97（或选用其他标准）

      （2）螺纹标准：M72*4(适用于密度≥1.0g/cm³,浮球外径65)

      （3）支撑板：150*60mm（池壁安装用）

   9、材质

      法兰：碳钢，1Cr18Ni9Ti、PVC塑料、四氟喷涂

      浮球：1Cr18Ni9Ti、316、Ti、PVC塑料、四氟喷涂

      导管：1Cr18Ni9Ti、316、PVC塑料、四氟喷涂

   10、防爆型传感器

      防爆标志：Diibt-4

      接线盒外壳防护等级：IP65

      防爆温度组别与介质温度关系

五、UQK-71G型浮球液位控制器

1、特点

   UQK-71G型浮球液位控制器，由若干大功率干簧管组成液位检测元件。输出地干簧管开关信号，可直接组成各种液位控制系统。

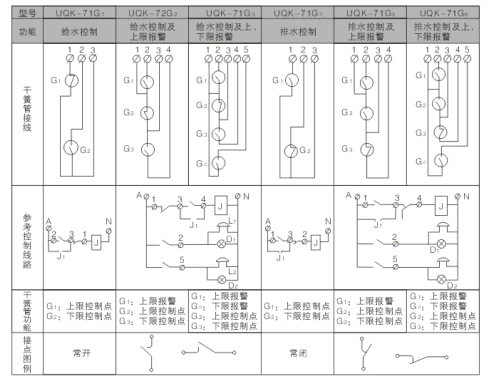

2、控制系统一览表如下

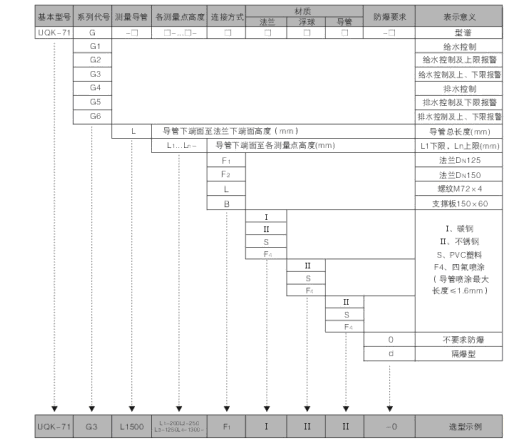

3、UQK-71G型浮球液位控制器选型标记

   型号标记为：UQK-71G3-L1500L1-200L2-250L3-1250L4-1300F1ⅠⅡⅢ-0

         表示意义：给谁控制及上、下限报警，测量导管长度为1500mm，下限及上限报警点分别为200mm及1300mm，下限及上限液位控制点高度分别为250mm及1250mm，法兰连接DN125，法兰材质为碳钢，浮球及导管材质为不锈钢，不要求防爆。
