产品名称

不锈钢管道循环离心泵

品　　牌

含冰量

执行标准

产　　地

卖方所在地

中国浙江省温州

产品概述：

IHG不锈钢管道循环离心泵是绿邦泵业在ISG单级管道离心泵的基础上所派生出来的一个泵种，该泵采用优质304不锈钢材质，耐酸耐碱，不会生锈，广泛用于空调供水，生活供水，循环系统及化工行业。该泵立式结构，泵体、叶轮与电机直联，效率高，性能优异，体积小，安装方便，泵密封采用氟橡胶硬质合金机械密封，耐高温耐酸碱不泄漏。

IHG不锈钢管道循环离心泵产品特点：

1.立式管道泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用.
2.叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低.
3.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4.安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5.管道泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式.
6.管道泵可根据管路布置的要求采用泵的竖式和横式安装。

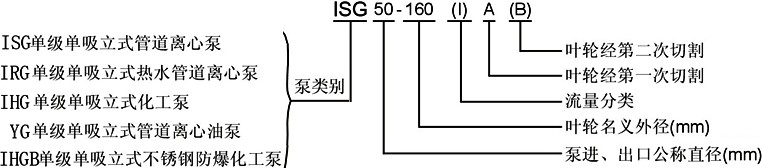

型号意义：

IHG不锈钢管道循环离心泵工作条件：

1.吸入压力≤1.0MPa，或泵系统最高工作压力≤1.6MPa，即泵吸入口压力泵扬程=1.6MPa、泵静压试验压力为2.5MPa，订贷时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40℃，相对湿度<95％。
3.所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

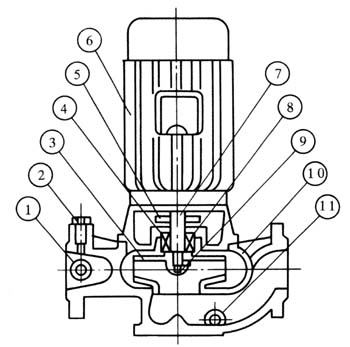

立式管道离心泵结构图：

①	取压塞	①泵与电机同端盖，轴向尺寸缩短结构简单。 ②泵体上设有取压孔和放水孔。 ③泵体上设有排气阀，工作前能排放泵内空气。 ④泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。
②	排气阀
③	叶轮
④	机械密封
⑤	挡水圈
⑥	电机
⑦	轴
⑧	联体座
⑨	叶轮螺母
⑩	泵体
⑩	放水阀

立式管道离心泵用途：

IHG不锈钢管道循环离心泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。

IHG不锈钢管道循环离心泵谱图：

启动与停车：

(一)起动前准备
1、用手拨转电机风叶，叶轮应无卡磨现象，转动灵活。
2、打开进口阀门打开排气阀使液体充满整个泵腔，然后关闭排气阀。
3、用手盘动泵以使润滑液进入机械密封端面。
4、点动电机，确定转向是否正确。

(二)起动与运行
1、全开进口阀门，关闭吐出管路阀门。
2、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上阀门，并调节到所需工况。
3、注意观察仪表读数，检查轴封泄漏情况，正常时机械密封泄漏量<3滴/分，检查电机、轴承处温升≤70℃，如果发现异常情况，应及时处理。

(三)停车
l、逐渐关闭吐出管路阀门，切断电源。
2、关闭进口阀门。
3、如环境温度低于0℃，应将泵内液体放尽，以免冻裂。
4、如长期停用，应将泵拆卸清洗，包装保管。

性能参数表：

型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
15-80	15	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3
20-110	20	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3
20-160	20	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3
25-110	25	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3
25-125	25	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3
25-125A	25	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3
25-160	25	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3
25-160A	25	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3
32-100(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0
32-125	32	3.5 5 6.5	0.97 0.39 1.8	22 20 18	40 44 42	2900	0.75	2.3
32-125A	32	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.55	2.3
32-160(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0
32-200(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0
32-200A	32	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0
40-100	40	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3
40-100A	40	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3
40-125	40	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3
40-125A	40	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3
40-160	40	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3
40-160A	40	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3
40-160B	40	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3
40-200	40	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4	2.3
40-200A	40	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900 < 关于产品极限词失效协议 1. 本平台支持关于《新广告法》实施的“极限化”用语“违禁词”的规定，即日起凡是本店产品详情页面以及产品标题等含有极限化“违禁词”介绍的文字说明一律立即失效，不作为商品介绍描述的依据！ 2. 本平台已经尽量规避“违禁词”，如果还有极限化用语，在此申明全部失效，凡是顾客购买本店产品下单付款，均表示默认此条约，不作为商品介绍描述的依据！ 3. 如有疑问请联系本店进行更改或解答，谢谢亲的配合！为您推荐首页 \| 营业执照 \| 商　品 \| 企业介绍 \| 企业新闻 \| 联系我们 \| 收藏该站点 ©2021 长街网 07cj.com 版权所有鲁ICP备15000503号-1
